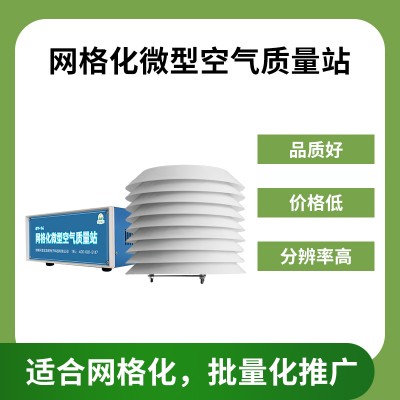

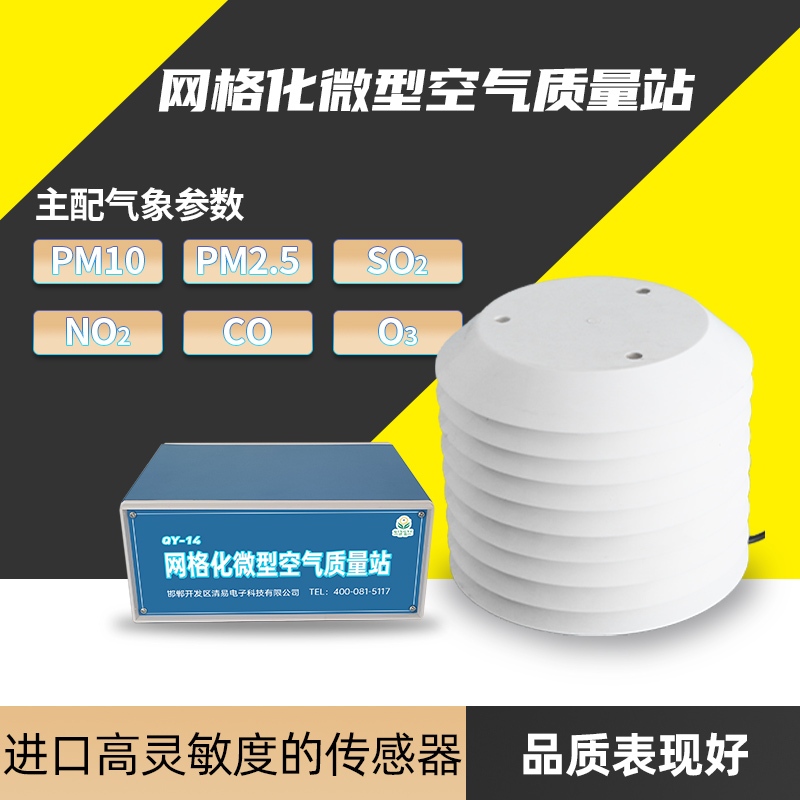

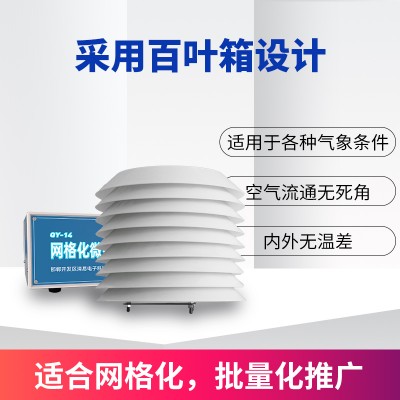

“网格化微型空气质量监测站”是本设计的主要产品模式之一。
“粉尘测量仪”是本设计的主要产品模式之二。
本板支持多至6路气体浓度、CO2、PM、TSP，外加温湿度、气压等要素的采集。并板载RS485和联网功能，支持现场测量仪(传感器)和自动监测站两方面的功能实现。
1. 支持的要素顺序固定如下：
|
序号 |
要素 |
量程 |
分辨率 |
测量精度 |
|
0 |
温度 |
-40~60℃ |
0.1℃ |
±0.3℃ |
|
1 |
相对湿度 |
0~100%RH |
0.1%RH |
±3%RH (高可靠型) |
|
2 |
露点 |
-50~20℃ |
0.1℃ |
|
|
3 |
PM1.0 |
0~500μg/m³ |
1μg/m³ |
|
|
4 |
PM2.5 |
0~500μg/m³ |
1μg/m³ |
|
|
5 |
PM10 |
0~500μg/m³ |
1μg/m³ |
|
|
6 |
NO2 |
0~20ppm |
0.1ppm |
|
|
7 |
SO2 |
0~20ppm |
0.1ppm |
|
|
8 |
O3 |
0~20ppm |
0.1ppm |
|
|
9 |
CO |
0~1000ppm |
1ppm |
|
|
10 |
PM100 |
0~20mg/m³ |
1μg/m³ |
|
|
11 |
NH3 |
0~100ppm |
1ppm |
|
|
12 |
H2S |
0~100ppm |
1ppm |
|
|
13 |
CO2 |
0~2000ppm |
1ppm |
|
|
14 |
风速 |
0~32.4m/s |
0.1m/s |
|
|
15 |
风向 |
1~16 |
- |
|
|
16 |
噪声 |
30~130dB |
0.1dB |
|
|
17 |
TVOC |
|
|
这两要素目前暂时预留，接受客户定制 |
|
18 |
甲醛 |
|
|
|
|
19 |
气压 |
300~1100hPa |
0.1hPa |
|
|
20 |
太阳能板电压 |
0~30V |
0.1V |
随机赠送要素 |
|
21 |
太阳能充电状态 |
有/无 |
- |
随机赠送要素 |
|
22 |
电池/电源电压 |
0~30V |
0.1V |
随机赠送要素 |
|
23 |
信号强度 |
1~31 |
- |
随机赠送要素 |
表中所支持的测量要素，类似土壤三针、一体化扬尘屏卡那样，是直接对这些既有的要素进行裁剪输出。出故障的要素，其值置为0xAAAA，并置位相应故障码(故障码的划分，不是1个要素对应1个，而是以硬件器件为依据，分为：温湿度故障、PM故障、气体X故障、太阳能板故障，以及下文提及的其他故障)。
我们预置2种要素组合：
a. 序号为4~9、14、15、16的9个要素，是网格化空气质量监测站的需求；
b. 序号为0,1,4,5,10的5个要素，是粉尘检测仪的需求；
上表所列其他要素，则接受客户任意搭配定制。
2. 针对气体测量和粉尘测量容易受高湿度和雾气影响的问题，专门增加了加热除湿的控制功能。本功能可通过参数设置是否使能。
|
加热处专门有一个温度传感器作为温度检测。控制逻辑是： a. 若加热除湿功能未启用，则不执行，加热永远处于关闭状态； b. 若启用，则控温点取为当前露点+10℃，若温度(注意是环境温度，即要素0)低于控温点，则自动开启加热MOS (关闭时需带回差处理)； c. 若温度高于控温点，则不加热； d. 若加热处温度传感器故障，则禁用加热除湿功能，置位相应故障码； e. 若开启加热一段时间但采集不到温度明显上升，置位相应故障码。 (框内文字作为内部学习了解，不对外宣传，客户具体问到可以讲解) |
3. 有脉冲式通风和除尘2方面的功能：
|
l 脉冲式通风：风扇固定每分钟间隔开启一次，开启的的秒数即为本参数，默认3s，范围0~60s。若设为0则为禁用脉冲式通风；若设为60则通风常开。 l 除尘间隔：单位小时，取值范围是0(意为禁用)和1~96h。当该间隔时间到，就连续开启吹风3min。 (框内文字作为内部学习了解，不对外宣传，客户具体问到可以讲解) |
4. 本机不支持模拟变送输出(输出4~20mA、0~2V等)，不支持本地存储。
5. 本机有传感器/长监测站和低功耗监测站2种产品模式：
a. 传感器/长监测站作为485设备，响应Modbus命令，同时支持GPRS被动查询；
b. 低功耗监测站为短连接自动上报模式，同时也保留485功能。
6. 有GPRS功能时，对4~10这7个要素，支持密报功能。也就是设置7个阈值参数，超过阈值则所有要素按照密报间隔进行主动加报，直到该要素的值恢复到阈值以下或者加报的次数达到一个“密报次数限制”参数，就不再加报。当相应阈值设为0时，则意为禁用该要素的密报功能。
7. 因此，整机有3个间隔：采集间隔、上报间隔(传感器/长监测站模式用不到)、密报间隔，均以分钟为单位。
8. 当处于密报模式时，若密报间隔短于采集间隔，则按密报间隔进行采集，这样才能确保每次报上的数据是更新的。
9. 若设置的间隔是齐整的(例如5min、15min、60min等)，则所有主动上报的数据，是自动对齐整时间点的。
10. 上报数据完整性：进行主动上报数据时，若因为网络原因导致报数失败，测量仪可将失败的数据内容缓存到机内。待到网络恢复，将这些数据逐条上报，以确保上报数据的完整性。
